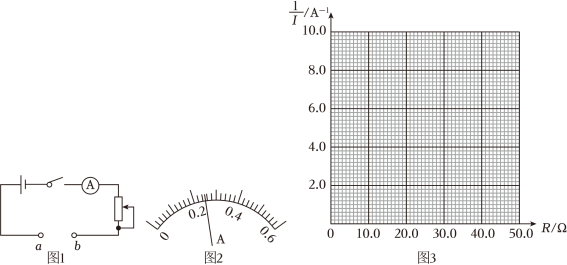

如图$1$，将电阻箱接入接线柱$a$、$b$之间，闭合开关。适当调节滑动变阻器后保持其接入电路的阻值不变。改变电阻箱的阻值$R$，得到阻值$R$和对应的电流表示数$I$，以及计算的$\dfrac{1}{I}$数据见下表，请你根据该表中数据在答题卡的方格纸上作出$\dfrac{1}{I}-R$关系图像。

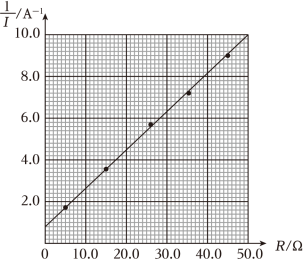

根据表格数据描点作图，如图所示，

将一只待测电阻替换电阻箱接入接线柱$a$、$b$之间，闭合开关，电流表示数（见图$2)$为                 $\;\rm A$，可得该待测电阻大小为                 $\;\rm \Omega $。

由图$2$可知电流表分度值为$0.02\;\rm A$，电流表示数为$0.25$，则$\dfrac{1}{I}=\dfrac{1}{0.25}\rm {{A}^{-1}}=4{{A}^{-1}}$，根据（$1$）中图像可得待测电阻大小为$17.5\;\rm \Omega $。

同学们在实验中发现在测量某些待测电阻时，电流超过了电流表的量程，于是将实验方案进行如下调整并解决了这个问题。请将步骤②中的操作补充完整；

①在将电阻箱接入电路之前，将滑动变阻器接入电路的阻值调到最大；

②将接线柱$a$、$b$短接，闭合开关，                 ；

③保持滑动变阻器接入电路的阻值不变，将电阻箱接入接线柱$a$、$b$之间；

④改变电阻箱的阻值$R$，得到阻值$R$和对应的电流表示数$I$，重新填写数据表格，作出新的$\dfrac{1}{I}-R$，关系图像，用来测量待测电阻。

将接线柱$a$、$b$短接，闭合开关，调节滑动变阻器使电流表满偏，因为这样在接入电阻后电路总电阻变大电流减小不会超量程。

有部分同学提出（$3$）中调整后的实验方案虽然扩大了电阻的测量范围，但测量某些阻值电阻时误差较大。以下是同学们的一些观点，其中合理的是：$(\quad\ \ \ \ )$（填写选项前的字母）

当电流表读数接近满偏时，电流表示数越大，电流表读数的相对误差越大

当电流表读数接近满偏时，电流表示数越大，电阻测量值的相对误差越大

当电流表读数接近零时，电流表示数越小，电流表读数的相对误差越大

当电流表读数接近零时，电流表示数越小，电阻测量值的相对误差越大

$\rm A$、.当电流表读数接近满偏时，测量值越接近满偏值（表针偏转角度越大）误差越小，故$\rm A$错误；

$\rm B$、当电流表读数接近满偏时，电流表示数越大，电阻越小，电阻测量值的相对误差越大，故$\rm B$正确；

$\rm C$、电流表不得小偏角使用，偏角越小，相对误差越大，故$\rm C$正确；

$\rm D$、当电流表读数接近零时，电流表示数越小，电阻越大，此时电流表的示数不变非常不明显，电阻测量值的相对误差越大，故$\rm D$正确。

故选：$\rm BCD$。
